Chameleon - Medição de temperatura óptica semicontínua
O Chameleon é a aplicação mais inovadora da tecnologia de fibra óptica para medir com rapidez e precisão a temperatura em metal fundido.
- As medições do Chameleon levam 10 segundos contra 2 a 3 minutos com uma lança e uma sonda descartável
- Tempo de reação mais rápido devido à disponibilidade instantânea de dados na sala de controle
- A previsão do desenvolvimento da temperatura permite que seu operador realize a extração de forma confiável no momento ideal
- Otimiza o tempo de ativação para economizar energia
- Reduz o superaquecimento e diminui a pegada de carbono
- Aumenta a segurança porque o Chameleon é operado a partir da sala de controle durante o processo

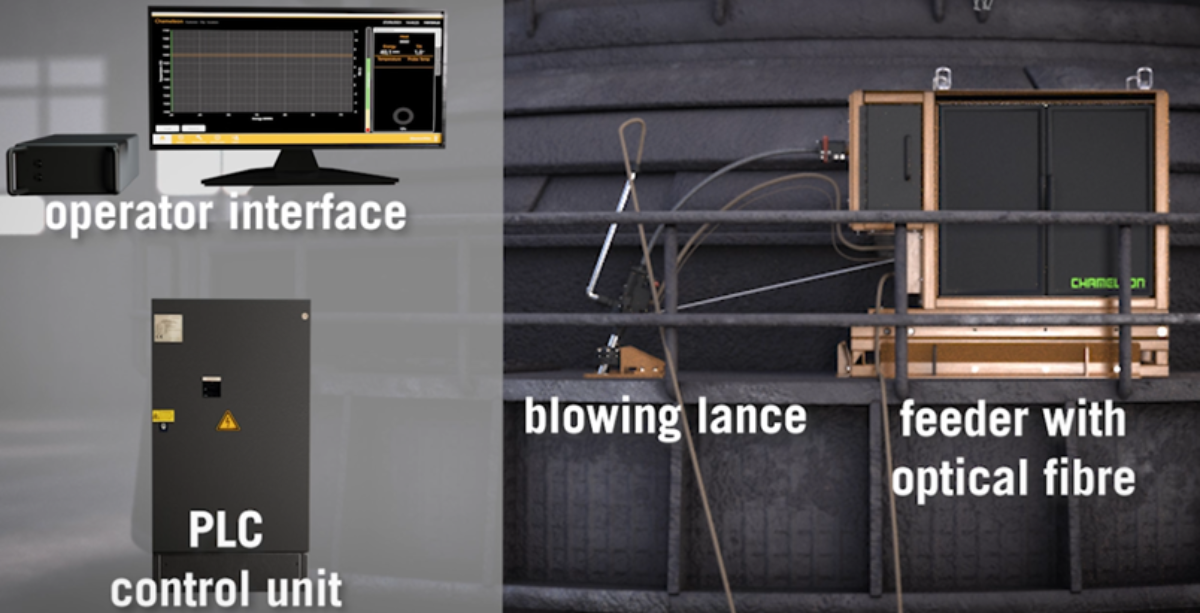

Construção robusta para o chão de fábrica
- Um conjunto robusto de alimentador de fios projetado para o chão de fábrica
- Um resistente gabinete de controle com cabos de interface blindados
Projetado para a segurança no chão de fábrica
- Bobinas de fibra óptica de alta capacidade, calibradas individualmente, com capacidade para aproximadamente 650 medições
- Substituição da bobina (consumível) toda semana
Controles e visores de alta visibilidade

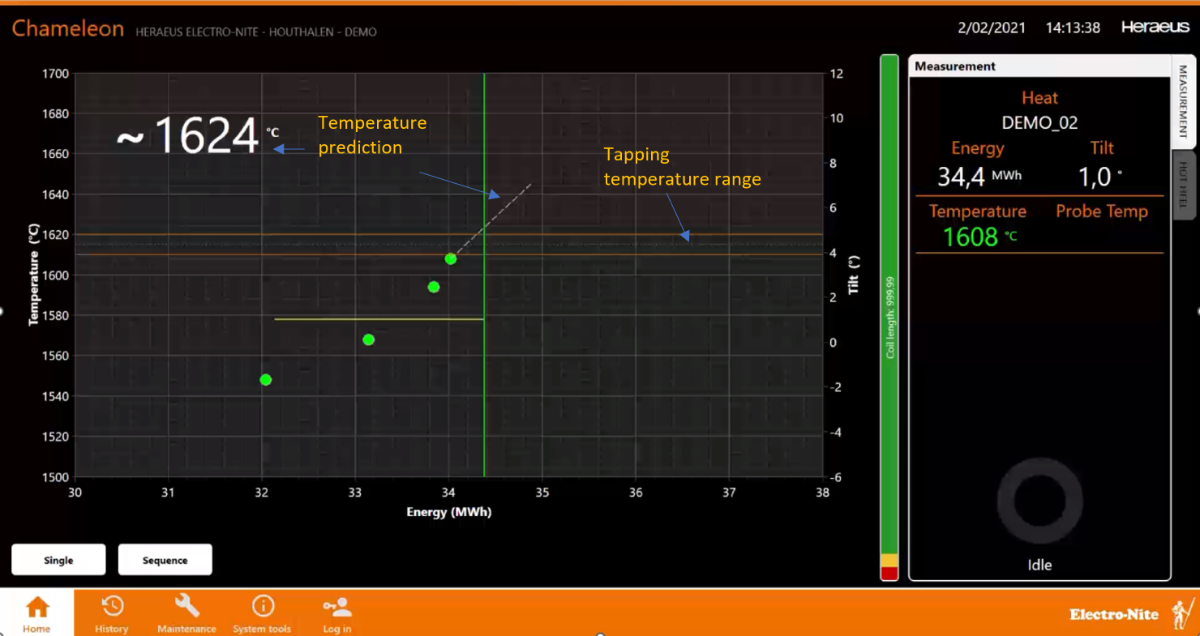

- A interface homem-máquina (HMI) remota conecta o operador ao sistema para fazer medições sob demanda com um tempo de ciclo inigualável em relação às soluções de medição existentes
Tecnologia de medição confiável
- Como líder em tecnologia de medição de temperatura para metal fundido, a Heraeus Electro-Nite calibra e rastreia cada sistema de bobina para obter uma precisão consistente
Dados técnicos
|
Dimension |
Description |
|---|---|
| Measurement application | Temperature measurement In Electric Arc Furnace |
| Measurement channel | One analog input |
| Sample rate | 600 samples/second |
| Measurement ranges | 1500 to 1750 °C (752 to 3182 °F) |
| Accuracy | STDEV of 5 °C over the coil length |
| Display resolution | 1° |
| Display units | °C or °F |
| Power supply | 3x400VAC+PE / 50-60Hz / 4 KW |
| Compressed air | 3 to 8 bar |
| Air flow | 2800 l/min (max 5000 l/min) with a hose diameter of 3/4" |
| Operating ambient temperature range | -25 to 55ºC (-13 to 131ºF) |
| Hardware components: Feeder |
2 versions, left or right oriented, Dimensions: 1280x970x550 mm (WxHxD), 450 kg |
| Control unit | Voltage input 400 VAC Power: Imax: 16A, Icc:10kA, earthing ystem TN-S Dimensions: 800x1400x400 mm (WxHxD), 110 kg |
| Processor unit | Voltage input 120 or 220V (2A) Different level2 communication protocols (Profibus, Profinet, Ethernet IP, Modbus TCP) |
